国产精品嫩草影院免费观看,青青草原综合久久大伊人,最近中文字幕2018高清,特级做a爰片毛片免费看

產(chǎn)品描述

產(chǎn)品說明

JT-C6320P是一款無溶劑環(huán)氧防火涂料.本產(chǎn)品具有良好防火隔熱性能，防火性能滿足GB/T 38031-2018要求。同時良好絕緣耐壓性能，可耐受4000V的交流/直流電壓，良好的抗電弧性能。產(chǎn)品不含揮發(fā)性溶劑和有毒禁用物質(zhì)，不含石棉纖維，滿足RoHS要求。



典型用途

適用于動力電池包防火，也可用于儲能電池及鋼結(jié)構(gòu)防火等領(lǐng)域。

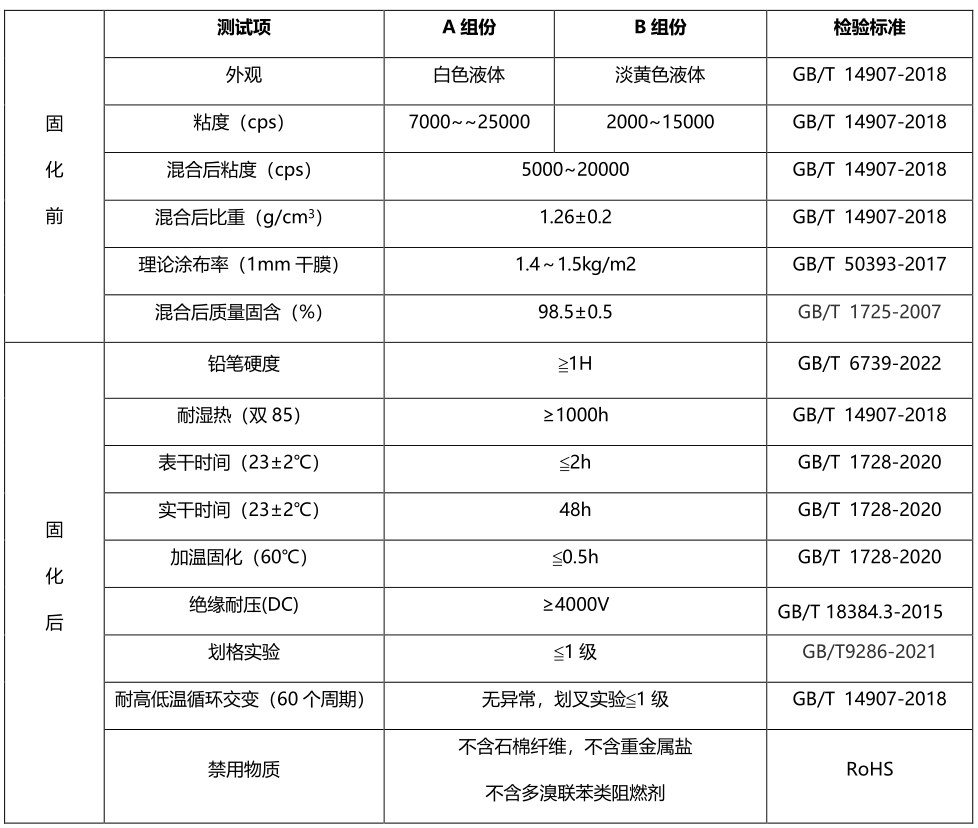

主要技術(shù)參數(shù)

以上性能數(shù)據(jù)均在 23±2℃，相對濕度55%固化7天后所測，本公司對測試條件不同或產(chǎn)品改進造成的數(shù)據(jù)不同不承擔(dān)相關(guān)責(zé)任。



使用工藝

1、施工方式：噴涂/刷涂。
2、清潔表面：將被粘或被涂覆物表面清理干凈，并除去銹跡、灰塵和油污等。

3、噴涂/刷涂：
a. 使用雙組分噴涂機時：A、B 兩個組分按照體積比 2.73:1 比例分別加入到噴涂機的兩個料罐，混料誤差小于±5% 黏度過大不易噴涂時可對料罐中物料加溫來降低黏度。其于按照設(shè)備要求進行噴涂。混料后 25℃時開放時間 30min，加溫后開放時間進一步縮短，建議盡快噴涂。

b.使用單組分噴涂機/壓力罐時：先將A、B組分按照重量比3:1混合后加入料桶或者壓力罐中，在不低于20MPa的氣壓下進行噴涂，或在混料時加入相當(dāng)于A、B混合后總質(zhì)量的0～10%的稀釋劑進行稀釋，然后使用較低氣壓進行噴涂。稀釋劑最大比例不超過A、B混合后總質(zhì)量的10%。
c.手工刷涂時：將A、B組分按照重量比3:1混合，加入稀釋劑混合稀釋后至可刷涂黏度。
4、固化：產(chǎn)品噴涂完成后，可選擇室溫固化或者加溫固化。烘烤溫度 60～80℃，若噴涂時加入了稀釋劑且需加溫烘烤固化時，應(yīng)注意烘烤設(shè)備或烘房的通風(fēng)與防爆。
5.  余料處理： 涂料應(yīng)在干燥室溫環(huán)境下密封貯存，混合好的涂料料應(yīng)盡快用完，開桶后 A、B 組分未混合的涂料應(yīng)及時加蓋密封保存。儲存環(huán)境溫度 0～35℃，遠離火源。



注意事項

1、 A、B 組分未充分攪拌造成局部胺過量，導(dǎo)致局部涂料未完全固化或者柔韌性過低，且易造成胺析出現(xiàn)象。
2、基材為 PP、PA 等塑料基材，此時需先涂敷對應(yīng)的底漆。
3、清潔基材時使用大量酸性清洗液且在施工前未完全揮發(fā)。建議使用揮發(fā)性溶劑進行清潔。
4、烘烤溫度大于 100℃且烘烤時間過長（大于 2h)會導(dǎo)致涂層固化后的柔韌性下降，發(fā)泡性能降低。



包裝規(guī)格、貯存及運輸

1、A組份15KG，B組份5KG ，可商定 。

2、0～35℃以下的陰涼干燥環(huán)境中 12 個月，超過保存期限的產(chǎn)品應(yīng)確認無異常后方可使用。
3、此類產(chǎn)品屬于非危險品，可按一般化學(xué)品運輸。



建議與聲明

建議用戶在正式使用本產(chǎn)品之前先做適用性試驗。由于實際應(yīng)用的多樣性，我公司不擔(dān)保特定條件下使用我司產(chǎn)品出現(xiàn)的問題，不承擔(dān)任何直接、間接或意外損失的責(zé)任，用戶在使用過程遇到
什么問題，可聯(lián)系我公司售后服務(wù)部，我們將竭力為您提供幫助。



所屬分類：

新能源汽車

兩輪電動車

關(guān)鍵詞：

密封膠

咨詢內(nèi)容填寫
